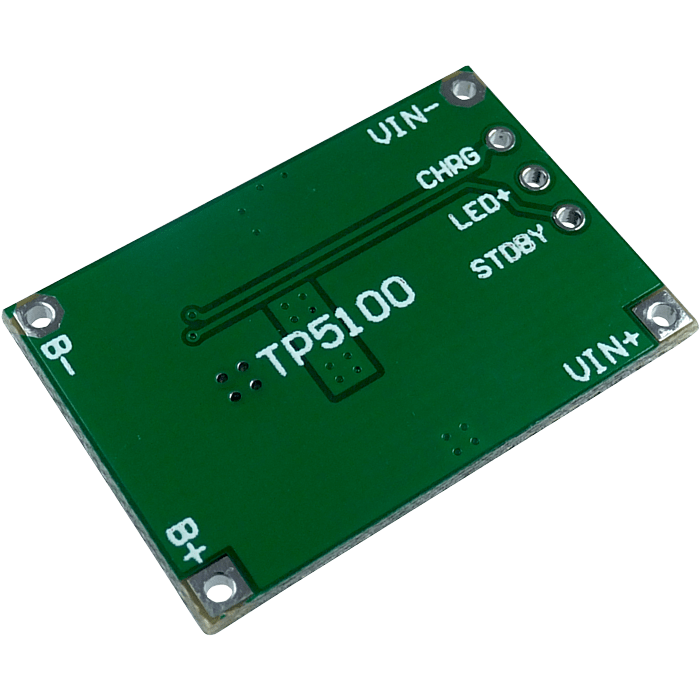

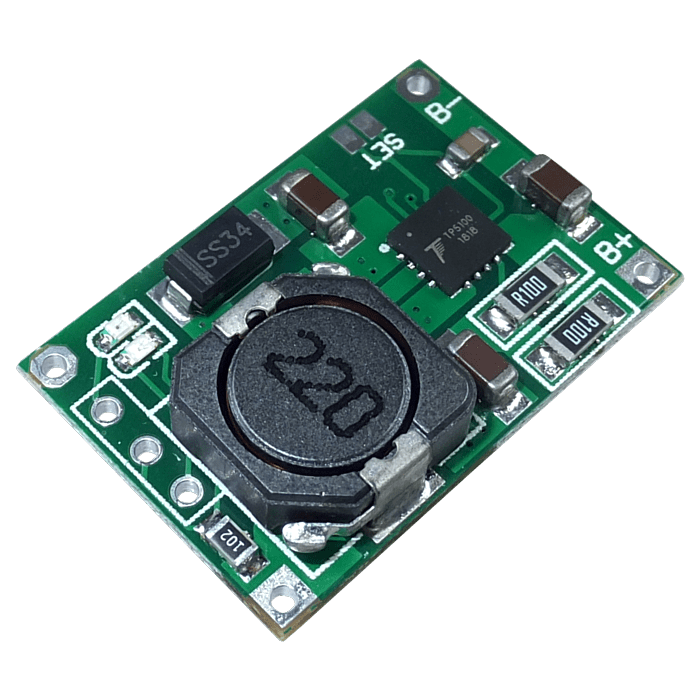

ماژول شارژر باتری لیتیومی تک سل و 2 سل TP5100

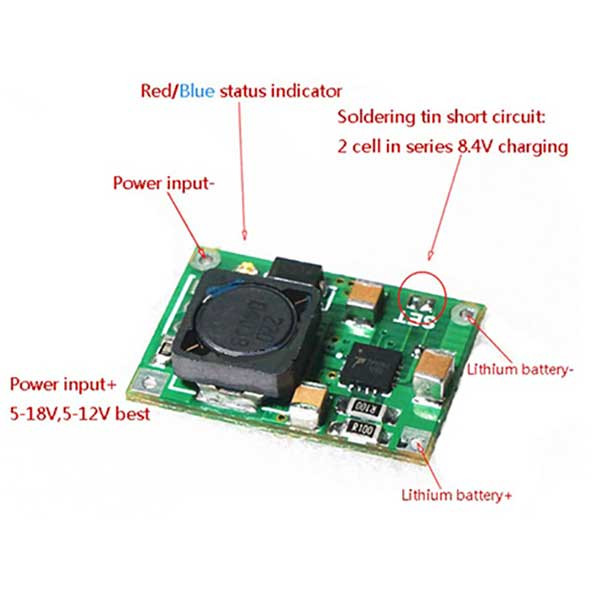

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول ۴.۲ ولت و دو تایی ۸.۴ ولت می باشد( این ماژول بصورت پیش فرض در حالت شارژ تک سل میباشد برای شارژ دو سل  میبایست جامپر SET روی برد را لحیم نمایید).

این ماژول مدار را از انواع آسیب هایی مثل کاهش ولتاژ ،افزایش جریان ، افزایش دما ،اتصال کوتاه و اتصال معکوس باتری ها محافظت می کند.

ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از ۰.۱ الی ۲ آمپر تنظیم کرد.

با توجه به فرکانس ۴۰۰ کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.

مشخصات‌

ولتاژ شارژ : دو سلولی ۸.۴ ولت – تک سلولی ۴.۲ ولت

محافظت دما , جریان , اتصال کوتاه و …

ولتاژ ورودی : ۵ تا ۱۵ ولت

جریان شارژ : حداکثر ۲ آمپر

فرکانس مد سوئیچینگ : ۴۰۰ کیلوهرتز

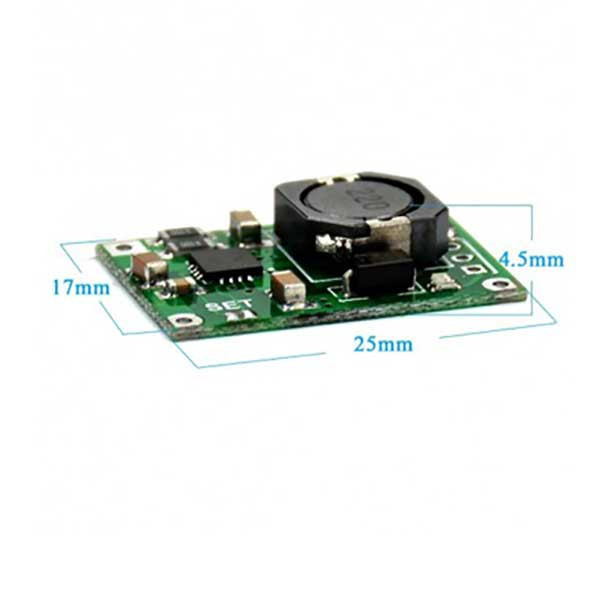

ابعاد : ۲۵ * ۱۷ * ۵ میلیمتر

دارای نشانگر LED :

در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی مناسب برای شارژ باتری های لیتیوم یون تک سل و دو سل با خروجی 2 آمپر دارای نشانگر LED جهت نمایش وضعیت باتری به همراه محافظ

موارد احتیاط:

1. لطفاً به شرایط استفاده از ولتاژ ورودی و خروجی و جریان بار توجه کنید تا بیش از توان ماژول مورد استفاده قرار نگیرد و باعث سوختن آن گردد.

2. اگرچه این صفحه محافظ دارای مدار محافظت ضد الکتریسیته ساکن است ، لطفاً هنگام کار بر روی صفحه ، صفحه را با دستان خود لمس نکنید ، تا از صدمه دیدن آن جلوگیری کنید.

لطفاً در نحوه اتصال سیم بندی کاملا دقت شود تا از آسیب به ماژول و دیگر تجهیزات جلوگیری شود.
